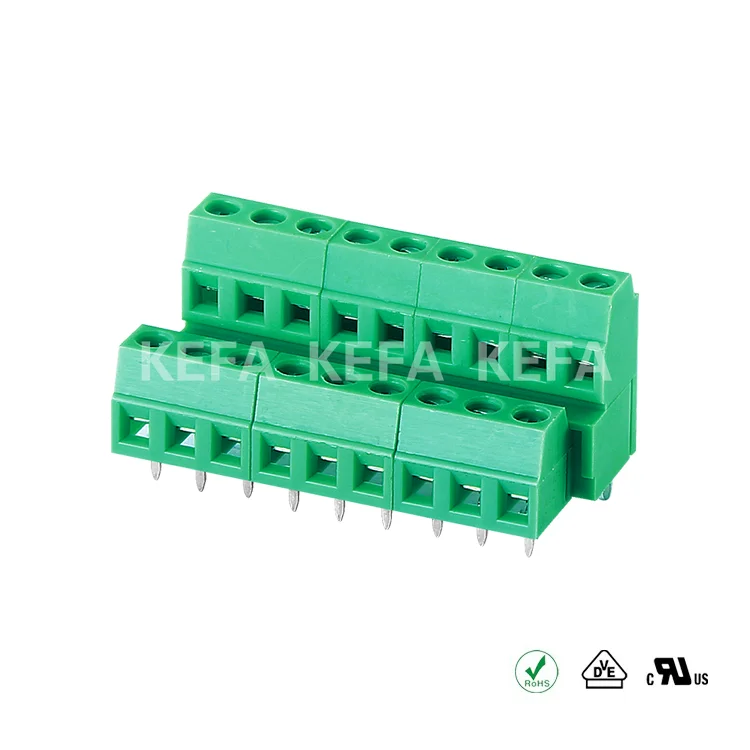

KEFA KF128B-5.0- 5.08 2.54mm 3.5mm 5.0mm 5.08mm 7.5mm 7.62mm ネジなしターミナルブロック PCBスプリングターミナルブロック

KEFA KF128B-5.0- 5.08 2.54mm 3.5mm 5.0mm 5.08mm 7.5mm 7.62mm ネジなしターミナルブロック PCBスプリングターミナルブロック

概要
関連製品

KEFAのKF128B-5.0は、プリント基板上で信頼性の高い接続を実現するための多目的なネジ式およびスプリング端子台です。このシリーズは、さまざまな基板レイアウトや導線サイズに対応するために、2.54 mm、3.5 mm、5.0 mm、5.08 mm、7.5 mm、および7.62 mmの複数のピッチオプションをサポートしています。シンプルでコンパクトな設計により省スペースを実現しつつ、産業用、商用、および趣味用電子機器向けに十分な機械的強度を提供します。

端子台の本体は耐熱性および耐薬品性に優れた頑丈なプラスチックで構成されており、金属接点には電気伝導路の長期的な安定性を保つための腐食防止処理が施されています。各端子位置には明確なネジまたはスプリングクランプが備わっており、被覆を剥いたワイヤーを確実に保持し、ノイズや故障の原因となる緩みを防止します。スプリング式は工具不要で簡単にワイヤーを差し込むことができるのに対し、ネジ式は振動の激しい環境でもより高い固定力を提供します。

設置は簡単です。テールピンは標準的なPCBフットプリントと一致しており、はんだ付けも容易です。単一または複数の位置を選択でき、右角または直線の取り付け方式からご使用の組立要件に応じて選べます。端子台は定格サイズ範囲内の実線、より線、およびフェルール圧着電線に対応し、配線やメンテナンスが容易なように明確にマーキングされています。色分けとわかりやすいラベル表示により、配線ミスを減らし、修理作業を迅速化できます。

電気的定格および機械的強度は、低圧から中圧の制御回路および信号回路における一般的な産業用途のニーズを満たしています。設計は繰り返しの配線変更をサポートし、頻繁なメンテナンス時にも耐久性があります。安全機能には、確実なクランプ固定、極間の絶縁バリア、引き抜き防止のための堅牢な取り付け構造が含まれます。KEFAの品質管理プロセスにより、各ロットにおいて部品の均一性と信頼性の高い性能が保証されています。

これらの端子台は、制御盤、電源装置、通信機器、産業用オートメーション、照明システム、試験装置などに最適です。信頼性の高い接続が求められるプロトタイプ作成や量産用途にも適しています。スペア部品や異なるピッチオプションにより、高価な設計変更をせずに既存の基板レイアウトに合わせることが可能です。

KEFA KF128B-5.0シリーズは、信頼性が高く、使いやすく、柔軟な接続ソリューションを提供します。多様なピッチサイズ、堅牢な構造、明確な取り付けオプションにより、長期間使用できる信頼性の高いPCBターミナルを求める技術者やエンジニアにとって実用的な選択肢となります。

注文は簡単で、部品はテープ、リール、またはバルクパッケージで提供されるため、小規模から大規模な作業まで対応可能です。配線方法、トルク設定、温度限界に関する技術資料も入手できます。KEFAのサポート体制により、プロジェクト全体でのダウンタイムの削減とメンテナンスの簡素化が実現します。

製品の説明

ピッチ	5.0mm, 5.08mm
ポール	2P, 3P
ネジ	M2 鋼、亜鉛メッキ
ピンヘッダー	真鍮、錫メッキ
ワイヤーケージ	真鍮ニッケルメッキ
ハウジング	PA66、94V-0
定数電圧	300V
定格電流	10A
耐電圧	AC1250V／1分間
ワイヤー範囲	24-12AWG
温度範囲	-40°C~+105°C
最大はんだ付け	+250°C で 5 秒
扭力	0.2Nm - 1.8lb-in
ストライプ長さ	5-6mm

引き金:

特徴:

スペースを節約するための小ピッチ設計
低い構造高さ
大きな配線容量で、1.5mm²の柔軟なワイヤーの断面積に接続できます
プラグソケットには誤挿入やずれを防ぐ保護機能があります
当社は製造工場です。大量生産またはカスタム製作をご希望の場合は、お問い合わせください

アドバンテージ：

1. コネクタの豊富な選択肢、経験豊富な金型加工スタッフ100名以上、日本、ドイツ、スイス、台湾から輸入した設備
2. コネクタ製造に19年以上特化
3. サムスン、ホイールプール、美的（Midea）との長期的かつ豊富な協力実績あり
4. コネクタに関しては、MSDS、CE、ISO9001、ROHS、REACH、CQC、TUV、PAHS、PFOS、PFOA など、ほぼすべての認証を取得しています。
5. JST、Molex、YEONHO、Tyco、AMP、KET、JWT、JMT、Cvilux、GTKなどを代替可能で、納期も短い
6. 競争力のある価格
7. ISO 9001:2008認証工場。自動組立ライン完備
8. オーダーメイド注文も歓迎
