KF2EDGKEM - 2021年新デザイン 3.5 PCB用スプリング式電気端子台コネクタ

概要
関連製品

KEFAのKF2EDGKEM 3.5は、2021年に発表された新しいプリント基板用スプリング式電気端子台コネクタです。この製品は、プリント基板上で確実な電気接続を行うためのシンプルで信頼性の高い方法を提供します。コンパクトな3.5 mmピッチにより省スペースを実現しながら、強固な接触性能と簡単な配線挿入が可能です。スプリングクランプ構造によりネジが不要となり、配線作業時間を短縮できます。また、導体に対して一定の圧力を維持し、振動による緩みを防ぎます。

このコネクタは、産業用制御盤、電源装置、照明システム、信号接続など、多くの用途に適しています。固体およびより線のワイヤに対応し、接続部をすっきりと整理して保つことができます。KF2EDGKEMモデルは、配線が容易な明確なマーキング、長寿命の成形ハウジング、腐食防止用メッキ端子を備えています。また、設計上、性能低下なく繰り返し挿入・取り外しが可能であり、メンテナンス性の高い機器に最適です。

設置は簡単です。PCB実装レイアウトは一般的な基板パターンと互換性があり、低背設計により部品を基板表面に近い位置に保持します。スプリング機構により、素早いプッシュイン接続と確実な保持が可能になるため、技術者はより速く、少ない労力で配線できます。設計者にとっては、安定した電気的接触により、さまざまな温度や環境下でも信頼できる電流伝達と低い接触抵抗が確保されます。

KEFA KF2EDGKEMコネクタの主な特徴は安全性と耐久性です。ハウジング材料は業界の難燃基準を満たしており、接続点はアークや発熱を最小限に抑えるように設計されています。製品は機械的強度について評価されており、衝撃や振動が発生する過酷な環境下でも信頼性が確保されています。素材の慎重な選定と精密な製造工程により、大量生産においても一貫した性能を実現しています。

この端子台を使用することで、組立時間が短縮され、製品寿命にわたるメンテナンス作業も軽減されます。試作段階から大量生産まで、幅広い用途に適しています。KEFA社の2021年アップデートでは、既存の取付および配線方法との互換性を維持しつつ、操作性と電気的安定性が向上しました。省スペースで信頼性が高く、スプリングクリップによる迅速な接続が可能なPCBコネクタをお探しの方には、KEFAのKF2EDGKEM 3.5が実用的で効率的なソリューションを提供します。

お客様は、KEFA製品が提供する一貫した品質と競争力のある価格を高く評価しています。技術サポートおよびデータシートが選定やレイアウトの支援にご利用いただけます。コネクタのモジュール設計により、エンジニアは必要に応じて端子位置を追加または削除でき、カスタマイズが簡素化されます。新規設計で使用する場合でも、交換用として採用する場合でも、KF2EDGKEMは信頼性の高い接続を実現し、再作業を減らし、日常使用におけるシステム全体の信頼性を高めます。本日

製品の説明

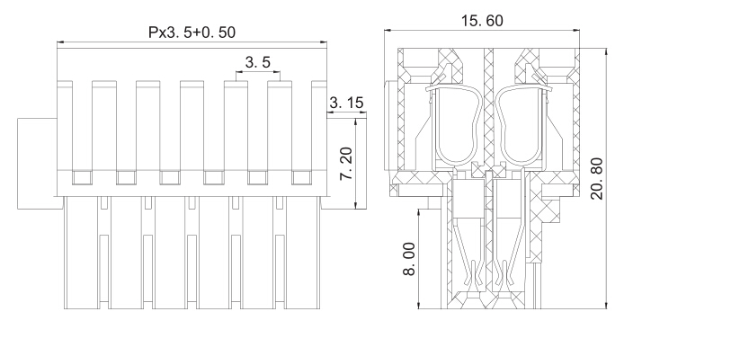

ピッチ	3.5mm
ポール	2* - 2-24P
ハウジング	PA66、94V-0
定数電圧	300V
定格電流	8A
ワイヤー範囲	28-18AWG
温度範囲	-40°C~+105°C
扭力	0.4Nm - 3.5lb-in
ストライプ長さ	7-8mm

引き金:

特徴:

スペースを節約するための小ピッチ設計
低い構造高さ
大容量の配線が可能で、断面積1.5mm²の柔軟なワイヤーに接続できます
プラグソケットには誤挿入やずれを防ぐ保護機能があります
当社は製造工場です。大量生産またはカスタム製作をご希望の場合は、お問い合わせください

アドバンテージ：

1. コネクタの豊富な選択肢、経験豊富な金型加工スタッフ100名以上、日本、ドイツ、スイス、台湾から輸入した設備
2. コネクタ製造に19年以上特化
3. サムスン、ホイールプール、美的（Midea）との長期的かつ豊富な協力実績あり
4. コネクタに関しては、MSDS、CE、ISO9001、ROHS、REACH、CQC、TUV、PAHS、PFOS、PFOA など、ほぼすべての認証を取得しています。
5. JST、Molex、YEONHO、Tyco、AMP、KET、JWT、JMT、Cvilux、GTKなどを代替可能で、納期も短い
6. 競争力のある価格
7. ISO 9001:2008認証工場。自動組立ライン完備
8. オーダーメイド注文も歓迎
