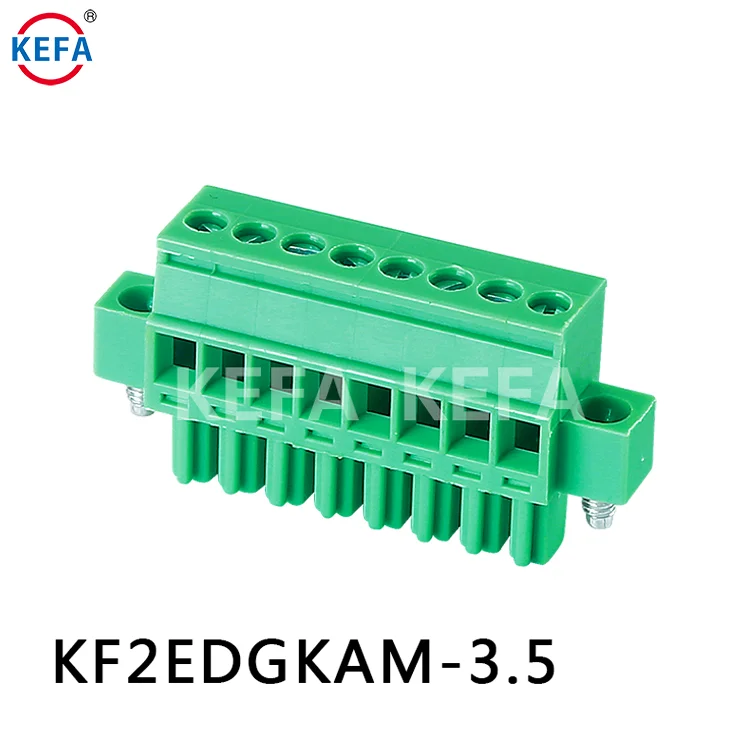

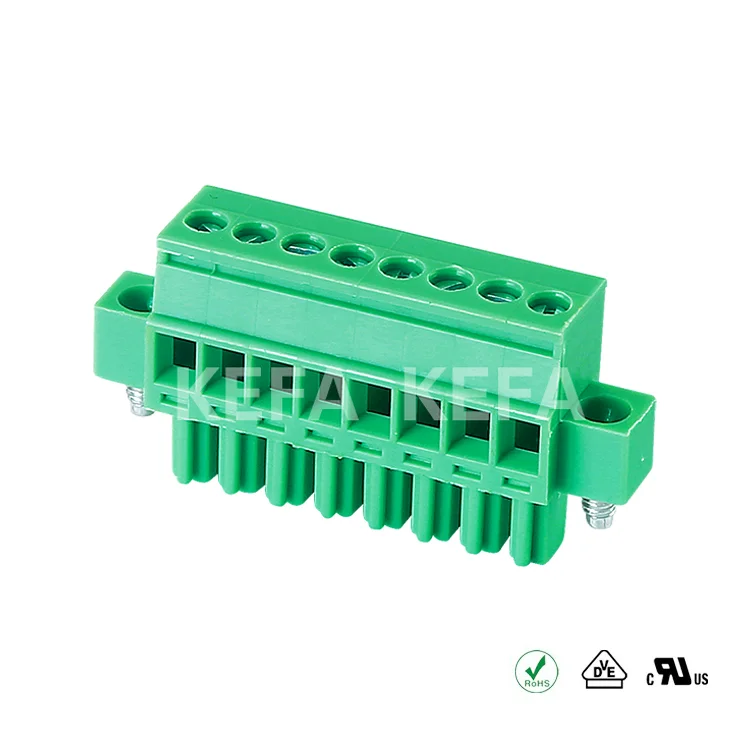

KEFA KF2EDGKAM-3.5／3.81 300V 8A 3.5／3.81MMピッチ ワイヤー対ワイヤー端子用PCBプラグイン式ブロック 端子台
KEFA KF2EDGKAM-3.5/3.81 ターミナルブロックは、さまざまな電子および電気プロジェクトにおけるワイヤー対ワイヤーおよびワイヤー対ボード接続用に設計された信頼性が高く、使いやすいコネクタです。実用的な機能と堅牢な構造で製造されており、このプラグイン式ターミナルブロックは、配線をPCBに接続する際に設置をすっきりさせ、保守性を高めます。
主な特徴として、一般的なPCBレイアウトに対応した3.5/3.81 mmのピッチがあり、組立時のアライメントが簡単に行えます。このターミナルブロックは300V、最大8Aの定格であり、制御盤、照明システム、小型モーター、計測機器、民生用電子機器など、低～中程度の電力を扱う多くの用途に十分対応可能です。プラグイン式設計により、ハーネスと基板との着脱が迅速に行えるため、メンテナンス、トラブルシューティング、交換時に時間の節約になります。
KEFA KF2EDGKAM シリーズは、確実なクランプ機構を採用しており、ワイヤーの確実な保持を実現します。ネジ端子により、単線またはより線の導体を簡単に固定でき、良好な電気的接触と機械的安定性を提供します。これにより、日常使用における接続の緩み、断続的な不具合、またはワイヤーの引き抜けのリスクが低減されます。端子台のハウジングは耐久性に優れ、耐熱性を持つプラスチックで成形されており、はんだ付けや組立工程、および通常の使用環境におけるストレスに耐えます。また、端子の絶縁と保護にも寄与しています
設置はユーザーフレンドリーです。PCB側のコネクタ半分は標準的なスルーホール技術で基板に実装し、はんだ付けします。一方、相手側のワイヤブロックはワイヤを挿入してネジで締め付けることで確実に固定します。色分けまたは明確なマークがされた端子位置により、配線ミスを防止でき、配線図の作成や追跡も容易になります。コンパクトな設計は基板上のスペースを節約しつつ、アクセス性を損なわず、プロトタイプ基板および量産組立品の両方に適しています。
安全性と規格適合性も設計上考慮されており、多くの屋内電気システムに適した電圧および電流定格を備えています。製品の堅牢な接点メッキおよび機械的設計により、反復接続サイクル下でも長期的な信頼性と安定した性能が維持されます。KEFAの一貫した製造品質により、各ターミナルブロックが電子部品として期待される基準を満たしています
KEFA KF2EDGKAM-3.5/3.81ターミナルブロックは、ワイヤーをPCBに接続するための実用的で費用対効果の高いソリューションです。使いやすさ、信頼性の高いクランプ機能、堅牢な電気仕様が適切に組み合わさっており、確実なワイヤー間およびワイヤー対基板接続を求めるエンジニア、技術者、ホビーストに適した選択肢です
ピッチ |
3.5/3.81mm |
ポール |
2-24P |
扭力 |
0.4N・m 3.5lb-In |
ハウジング |
PA66、94V-0 |
定数電圧 |
300V |
定格電流 |
8A |
温度範囲 |
-40℃~+105℃ |
ワイヤー範囲 |
28-16AWG |
ストライプ長さ |
7-8mm |
特徴:
低い構造高さ
大容量の配線が可能で、断面積1.5mm²の柔軟なワイヤーに接続できます
プラグソケットには誤挿入やずれを防ぐ保護機能があります
当社は製造工場です。大量生産またはカスタム製作をご希望の場合は、お問い合わせください
アドバンテージ：
1. コネクタの豊富な選択肢、経験豊富な金型加工スタッフ100名以上、日本、ドイツ、スイス、台湾から輸入した設備
2. コネクタ製造に19年以上特化
3. サムスン、ホイールプール、美的（Midea）との長期的かつ豊富な協力実績あり
4. UL、SGS、MSDS、CE、ISO9001、ROHS、REACH、CQC、TUV、PAHS、PFOS、PFOAなど、コネクタに関するほぼすべての認証を取得済み
5. JST、Molex、YEONHO、Tyco、AMP、KET、JWT、JMT、Cvilux、GTKなどを代替可能で、短納期対応
6. 競争力のある価格
7. ISO 9001:2008認証工場。自動組立ライン完備
8. オーダーメイド注文も歓迎
Q1. 端子台のサンプル注文は可能ですか
A: はい、品質テストのためにサンプル注文を受け付けています。複数のサンプルも可能です。
Q2. 納期はどうですか
A: サンプルは1〜2日かかります。量産には1〜2週間かかります（10万個以上の発注の場合）。
Q3. 端子台に最小発注数量（MOQ）の制限はありますか
A: 小ロット対応で、サンプル確認用に1個から可能です。
Q4. 商品はどのように発送され、到着までにどのくらいかかりますか
A: 我々は通常DHL、UPS、FedExまたはTNTで発送します。到着まで通常3〜5日かかります。航空便や船便での発送も選択可能です
Q5. 端子台の注文手順を教えてください
A: まず、お客様の要件または使用用途をお知らせください
次に、お客様の要件または当社の提案に基づいて見積もりをご提供いたします
次に、お客様がサンプルを確認のうえ、正式発注に際して前払い金を支払います
その後、当社が生産手配をいたします
Q6: 端子台に番号を印刷してもよろしいでしょうか
A: はい、可能です。当社の生産開始前の段階で正式にご連絡いただき、まず当社のサンプルに基づいて確認をお願いいたします
Q7: 製品の保証を提供していますか
A: はい
