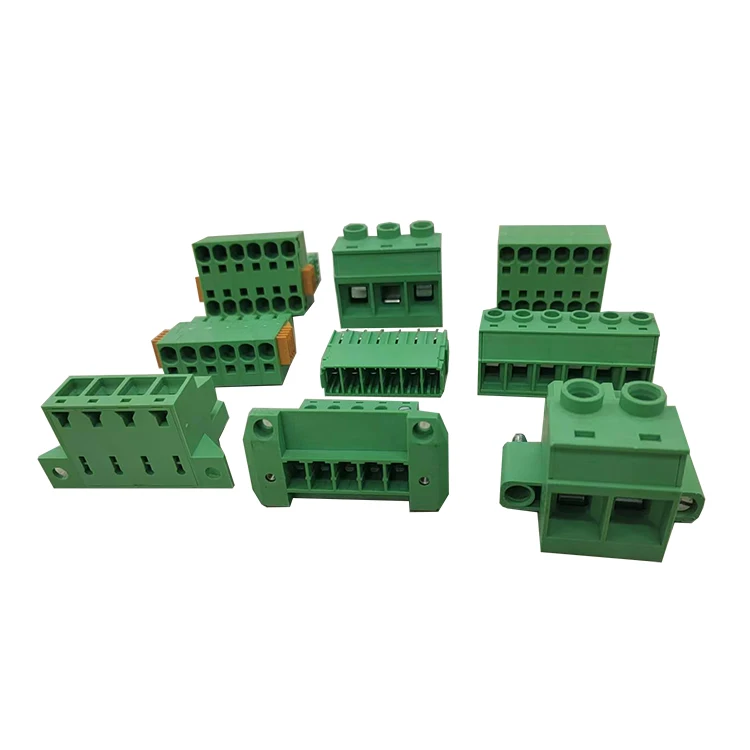

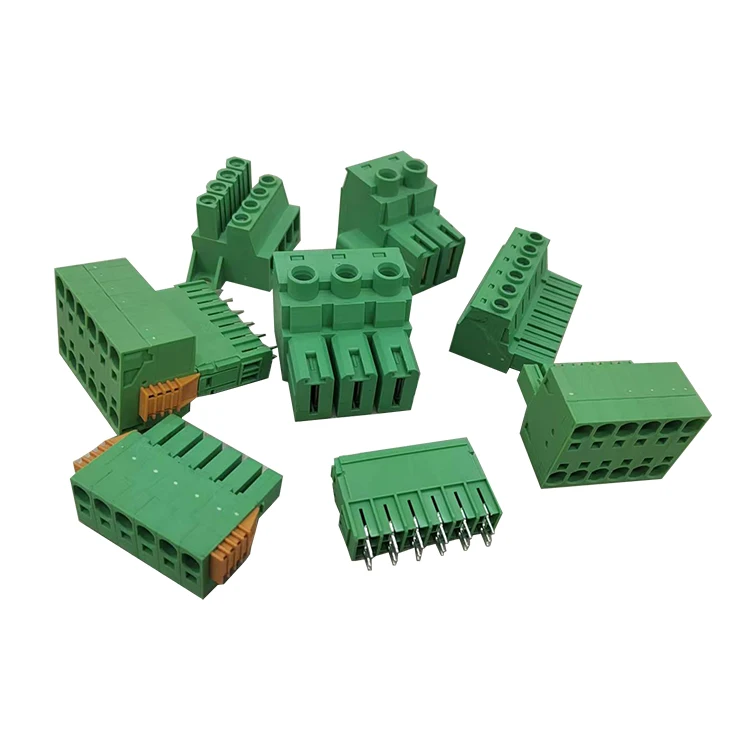

3.81mm 3.5 mm 7.62mm PCB プラグイン式ワイヤー・ツー・ボード端子コネクタベンドニードルピングリーン端子台

3.81mm 3.5 mm 7.62mm PCB プラグイン式ワイヤー・ツー・ボード端子コネクタベンドニードルピングリーン端子台

概要
関連製品

KEFA 3.81mm、3.5mm、および7.62mmのPCB用着脱式ワイヤーボード端子コネクタは、ワイヤーとプリント基板（PCB）間で安全かつ信頼性の高い電気接続を実現するために設計された高品質なコネクタです。これらのコネクタは、3.81mm、3.5mm、7.62mmなどさまざまなピッチサイズで提供されており、さまざまな配線ニーズや用途に対応できます。小型の電子機器プロジェクトから大規模な産業用機器まで、これらのコネクタは高い汎用性と優れた性能を提供します。

これらのKEFA端子コネクタの最も目立つ特徴の一つは、着脱可能な設計であることです。これにより、半田付けや配線の取り外しを行わずに簡単にコネクタをPCBに挿入または取り外しができ、時間の節約になり、部品を損傷するリスクも低減されます。この着脱機構は、電気回路の完全性を維持するために不可欠な、強固で安定した接続を保証するように設計されています。

これらのコネクタは、ピンをソケットにスムーズに導き、コネクタとPCB間の優れた接触を保証する曲げニードル・ピンを採用しています。曲げニードル・ピンは、挿入や取り外しの際にピンが簡単に曲がったり折れたりすることを防ぎ、接続の耐久性を向上させます。

KEFA端子台は識別しやすい特徴的な緑色で提供されており、PCB基板上で容易に見分けることができます。端子台の緑色は、端子コネクタに広く使われているクラシックでよく知られた色であり、配線システムの整理や、組立時およびメンテナンス時の素早い識別を支援します。

これらのワイヤー・ツー・ボード用端子コネクタは、さまざまな線径に対応できるように設計されており、配線構成の柔軟性を実現します。これらのコネクタは標準的な電流を安全に扱えるよう設計されており、電子機器、自動化システム、電源装置、その他の多くの産業用および民生用アプリケーションでの使用に最適です。

さらに、KEFAは信頼性が高く耐久性のある電子部品の製造で知られています。同社の製品は、長期間にわたる性能と安全性を保証するため、厳しい品質管理テストを経ています。KEFAの端子コネクタを使用すれば、安定した電気接続と使いやすさを期待できます。

KEFAの3.81mm、3.5mm、および7.62mmPCB用着脱可能なワイヤーボードターミナルコネクタは、さまざまな電気・電子プロジェクトに適した、信頼性が高く使いやすい部品です。着脱可能な設計、曲げ針ピン、識別しやすいグリーンのターミナルブロックにより、誰にとってもPCB上で安全な配線接続をすばやく確実に確立するための優れた選択肢となります

製品の説明

ピッチ	3.81mm／.150"
ポール	2-24P
ネジ	M2 鋼、亜鉛メッキ
ピンヘッダー	真鍮、錫メッキ
ワイヤーケージ	真鍮ニッケルメッキ
ハウジング	PA66、94V-0
定数電圧	300V
定格電流	8A
耐電圧	AC1250V／1分間
ワイヤー範囲	16-28AWG
温度範囲	-40°C~+105°C
最大はんだ付け	+250°C 5秒間
扭力	0.2Nm／1.8lb-In
ストライプ長さ	7-8mm

引き金:

特徴:

スペースを節約するための小ピッチ設計
低い構造高さ
大容量の配線が可能で、断面積1.5mm²の柔軟なワイヤーに接続できます
プラグソケットには誤挿入やずれを防ぐ保護機能があります
当社は製造工場です。大量生産またはカスタム製作をご希望の場合は、お問い合わせください

アドバンテージ：

1. コネクタの豊富な選択肢、経験豊富な金型加工スタッフ100名以上、日本、ドイツ、スイス、台湾から輸入した設備
2. コネクタ製造に19年以上特化
3. サムスン、ホイールプール、美的（Midea）との長期的かつ豊富な協力実績あり
4. UL、SGS、MSDS、CE、ISO9001、ROHS、REACH、CQC、TUV、PAHS、PFOS、PFOAなど、コネクタに関するほぼすべての認証を取得済み
5. JST、Molex、YEONHO、Tyco、AMP、KET、JWT、JMT、Cvilux、GTKなどを代替可能で、納期も短い
6. 競争力のある価格
7. ISO 9001:2008認証工場。自動組立ライン完備
8. オーダーメイド注文も歓迎
