KF2EDGRHM-3.5-3.81 وحدة طرفية كهربائية صغيرة قابلة للتوصيل على اللوحة بمسافة بين المسامير 3.81 مم لتوصيل السلك الصغير

كتلة الطرفية القابلة للتوصيل من KEFA موديل KF2EDGRHM-3.5-3.81 بمسافة خطوة 3.81 مم هي موصل صغير وموثوق تم تصميمه لتوفير توصيلات كهربائية سهلة وآمنة في مجموعة واسعة من الأجهزة. مصنوعة للاستخدام مع تباعد دبابيس بمسافة 3.81 مم، وتقدم هذه الكتلة الطرفية القابلة للتوصيل حلاً أنيقًا ووحدويًا لتوصيل الأسلاك بلوحات الدوائر المطبوعة. ويتيح تصميم التوصيل والفتح إمكانية التركيب والفك السريع، مما يجعل الصيانة والاستبدال سريعَين وبسيطَين دون الحاجة إلى تعديلات لحام على اللوحة.

تم بناؤه باستخدام مواد قوية، حيث يوفر الموصل اتصالاً كهربائيًا مستقرًا ومتانة جيدة في ظل الظروف التشغيلية العادية. ويساعد حجمه المدمج على توفير مساحة اللوحة الدوائر المطبوعة (PCB) مع توفير تثبيت آمن للأسلاك. صُممت المحطات لتثبيت الموصلات المجدولة أو الصلبة بإحكام، مما يقلل من احتمالية حدوث اتصالات فضفاضة قد تؤدي إلى الأعطال أو الإشارات المتقطعة. كما أن التصميم الدقيق لشركة KEFA يساعد أيضًا على ضمان أداء ثابت عبر العديد من دورات التوصيل.

تتمثل عملية التركيب في خطوات بسيطة: يتم تجريف الأسلاك وإدخالها إلى الطرفية حيث يتم تثبيتها بواسطة برغي أو مشبك نابضي، ثم يتم توصيل القابس بالرأس على اللوحة الدوائر المطبوعة (PCB). إن المعيار الواضح للتباعد (3.81 مم) يعني أنه يتناسب مع الرؤوس المستخدمة بشكل شائع، ويُبسّط عملية توفير مكونات مطابقة. كما أن شكل كتلة الطرفية وميزات المحاذاة تسهل وضعها على اللوحة والحفاظ على التوجيه الصحيح أثناء التجميع.

السلامة هي أولوية مع هذا الموصل. فهو يوفر عزلًا حول الأجزاء الحية للحد من خطر التلامس العرضي والدوائر القصيرة. تُطابق المواد المستخدمة معايير الاشتعال والعزل الكهربائي الشائعة المناسبة للتطبيقات الاستهلاكية والصناعية الخفيفة. تم تصميم التصنيفات الكهربائية للتيار والجهد لتتناسب مع الاستخدامات النموذجية منخفضة إلى متوسطة القدرة مثل لوحات التحكم، ومصادر الطاقة، وأنظمة الإضاءة، والأجهزة الصغيرة.

بما أنه قاب للتركيب، فإن نموذج KF2EDGRHM يدعم الأنظمة الوحدوية حيث قد تحتاج الأجزاء إلى الاستبدال أو الترقية بشكل متكرر. وهو مثالي للنماذج الأولية والمعدات القابلة للصيانة والتركيبات التي تتطلب وصولاً إلى الأسلاك. تساعد معايير تصنيع KEFA في ضمان أن تكون كل وحدة متسقة من حيث الجودة والملاءمة والأداء.

إن قطعة التوصيل الصغيرة القابلة للتوصيل على لوحة الدوائر الكهربائية ذات الملعب 3.81 مم من KEFA KF2EDGRHM-3.5-3.81، وهي كتلة طرفية كهربائية، تمثل موصلًا عمليًا وموفرًا للمساحة، ويجمع بين سهولة الاستخدام والتوصيلات الآمنة والأداء الكهربائي الموثوق لمجموعة متنوعة من المشاريع الإلكترونية والكهربائية

وصف المنتجات

الميل	3.5مم/3.81مم-.138"/.150"
أقطاب	2-24P
هيكل	PA66، 94V-0
الجهد المقنن	300V
تيار التشغيل	8A
نطاق الأسلاك	28-16AWG
مدى درجة الحرارة	-40°م إلى +105°م
ميزة الشركة	1. تكامل المصنع والتجارة، مع خبرة تصدير تمتد إلى 28 عامًا؛ 2. تسوق من مصدر واحد؛ 3. سعر تنافسي؛ 4. توصيل في الوقت المحدد؛ 5. دعم فني؛ 6. عينات مجانية؛ 7. مستوى ضمان تجاري مرتفع
لدينا سنوات من الخبرة في الإنتاج لتصنيع هذه المنتجات. إذا لم تجد بالضبط العناصر التي تحتاجها، يُرجى عدم التردد في الاتصال بنا، وإرسال الصورة أو رقم القطعة أو الرسم إلينا، حتى نتمكن من تقديم أفضل الحلول لك. شكرًا لك

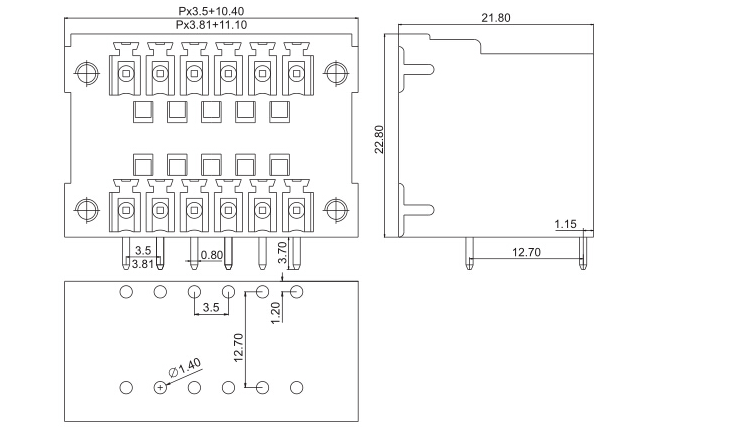

سحب:

المميزات:

زاوية صغيرة لتوفير المساحة
ارتفاع هيكل منخفض
سعة توصيل كبيرة، يمكن ربطها بأسلاك مرنة ذات مقطع عرضي قدره 1.5mm²
مقبس الإدخال محمي ضد الإدراج الخاطئ والانزياح
نحن مصنع تصنيع، إذا كنت بحاجة إلى إنتاج بكميات كبيرة أو تصنيع حسب الطلب، يرجى التواصل معنا

ميزة:

1. تشكيلة واسعة من الموصلات، بأكثر من 100 موظف ذو خبرة في معالجة القوالب، ومعدات مستوردة من اليابان وألمانيا وسويسرا وتايوان
2. متخصص في تصنيع الموصلات لأكثر من 19 عامًا
3. لديها خبرة طويلة وغنية في التعاون مع شركات سامسونج، ويرلبول، ميديا
4. يكاد يحصل على جميع الشهادات الخاصة بالموصلات، مثل MSDS، CE، ISO9001، ROHS، REACH، CQC، TUV، PAHS، PFOS، PFOA إلخ
5. نستبدل JST، Molex، YEONHO، Tyco، AMP، KET، JWT، JMT، Cvilux، GTK وغيرها، مع تسليم سريع
6. سعر تنافسي
7. مصنع معتمد وفقًا لـ ISO 9001:2008 ومجهز بخطوط تجميع أتوماتيكية
8. الطلبات المخصصة موضع ترحيب هنا

المزيد من المنتجات

ملف الشركة

معداتنا وشهاداتنا

عملية الإنتاج

لماذا تختارنا

التعبئة والتغليف والنقل

الأسئلة الشائعة

س1. هل يمكنني طلب عينة من وحدات الطرفية

الإجابة: نعم، نرحب بطلب العينات لاختبار وفحص الجودة. العينات المختلطة مقبولة.

السؤال 2. ماذا عن وقت التسليم

الإجابة: تحتاج العينة من 1-2 أيام، ويحتاج وقت الإنتاج الضخم من 1-2 أسابيع للطلبات التي تزيد عن 100K قطعة

س3. هل لديكم حد أدنى لكمية الطلب (MOQ) لوحدات الطرفية

الإجابة: كمية طلب أقل متاحة، عينة واحدة متاحة للتحقق.

السؤال 4. كيف تقومون بشحن البضائع؟ وما مدة الوصول

ج: نقوم عادةً بالشحن عبر DHL أو UPS أو FedEx أو TNT. يستغرق الوصول عادةً من 3 إلى 5 أيام. الشحن الجوي والبحري متاح أيضًا

س5. كيف يتم تنفيذ طلب لوحة الطرفية
ج: في البداية، أبلغنا بمتطلباتك أو مجال الاستخدام
ثانيًا، نقدّم الاقتباس وفقًا لمتطلباتك أو اقتراحاتنا
ثالثًا، يؤكد العميل العينات ويقوم بدفع مبلغ التأمين للطلب الرسمي

رابعًا، نقوم بترتيب الإنتاج

س6. هل يُسمح بطباعة رقم على كتلة الطرفية؟

ج: نعم. يرجى إبلاغنا رسميًا قبل بدء إنتاجنا، والتأكيد أولًا بناءً على عينتنا

س7: هل تقدمون ضمانًا للمنتجات؟
أ: نعم
